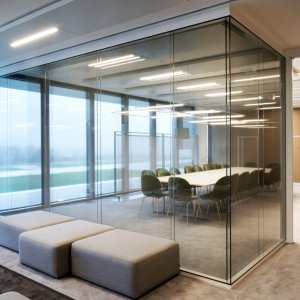

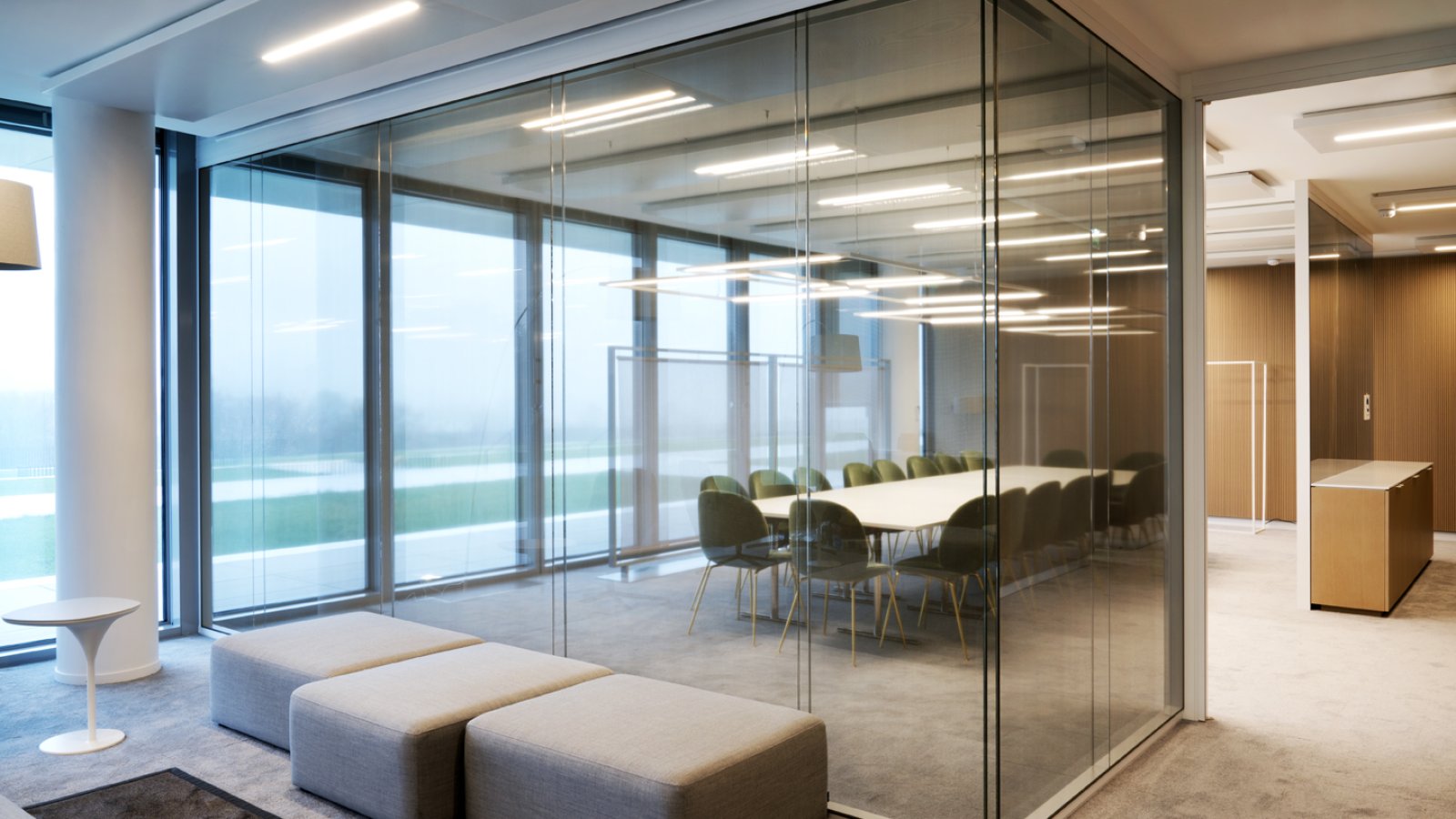

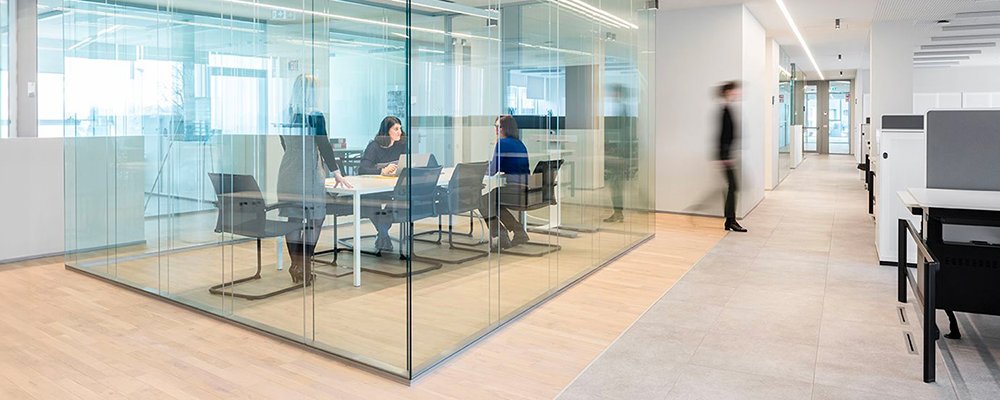

Skiljevägg W80 från Tecno i ett svenskt kontorslandskap

W80 från Tecno, skiljeväggen som alltid är måttbeställd

Tecno

Daniele Del Missier

W80
W80 Vägledande pris — varje projekt är unikt
Från 14.000 kr

Berätta om ditt projekt

Projektvillkor för företag, yrkeskunder och arkitektkontor

De flesta väggsystem säljer moduler; arkitekten får rita med tillverkarens siffror. W80 från Tecno vänder på ordningen: systemet har inga fördefinierade mått i bredd eller höjd, varje modul tillverkas efter projektets behov, och profilerna kapas direkt på plats. Ritningen bestämmer väggen — inte tvärtom. Standardhöjden når 3000 mm, och däröver tar överljusprofilen vid; den patenterade nivelleringsfoten Jack tar upp skillnaderna mellan golv och tak.

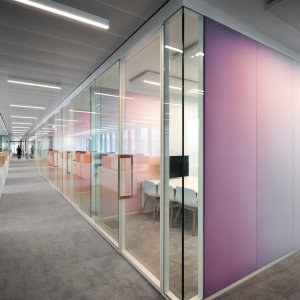

Friheten vilar på ett enda teknologiskt profilsystem, 80 mm tjockt, skyddat av fem industriella patent, där glas, trä, textil och metall möts i samma vägglinje med plana övergångar — rutor och paneler tycks sväva i ytterplanet. Den certifierade ljudreduktionen når Rw 48 dB för dubbelglas och Rw 56 dB för täta väggar med sandwichpaneler. Ritad 2014 av Daniele Del Missier med Elliot Engineering & Consulting och Centro Progetti Tecno. Genom La Mercanti kommer W80 till svenska projekt där planlösningen är ritad på riktigt — ned till millimetern.

Teknisk information baserad på uppgifter från tillverkaren.

Kollektion: W80 Partition
Tillverkare: Tecno
Design: Daniele Del Missier, Elliot Engineering & Consulting, Centro Progetti Tecno (2014)

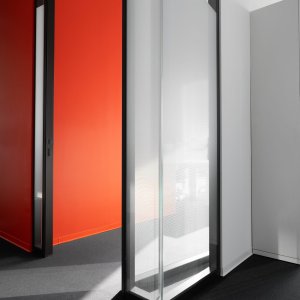

Typ: skiljevägg för kontor; glas-, tät och beklädnadsversion
Total tjocklek: 80 mm
Modularitet: fri — inga fördefinierade bredd- eller höjdmått, moduler tillverkade efter mått; profiler kapade på plats; standardhöjd upp till 3000 mm, däröver med överljus

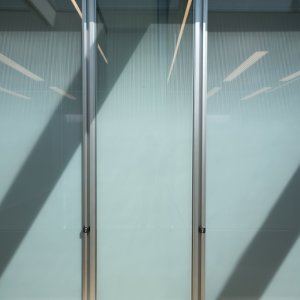

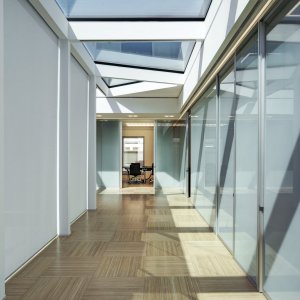

Glasversioner: dubbelt eller enkelt glas i ytterplan; laminerat 5+5+0,38, akustiskt 5+5+0,76 och 6+6+0,76, härdat 10/12 mm, extraklart, etsat, screentryckt, baklackerat, LCD ON/OFF

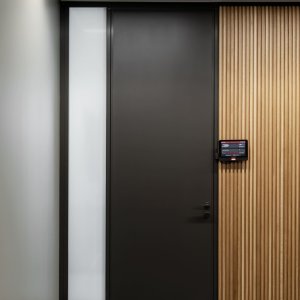

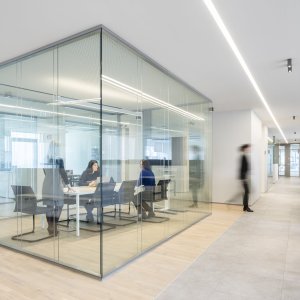

Täta versioner: paneler 18-19 mm i melamin eller trä; textil 18-20 mm; version med horisontella lameller
Certifierad akustik: Rw 45-48 dB dubbelglas; Rw 38-56 dB tät vägg; dörrar testade 31-41 dB
Struktur: profiler i strängpressad aluminium med teleskopkoppling; patenterad Jack-nivelleringsfot och Snap-fäste

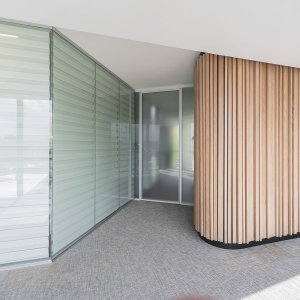

Dörrar: slagdörrar med akustisk bottenlist och dolda, mikrometriskt justerbara gångjärn; skjutdörrar med dämpad stängning

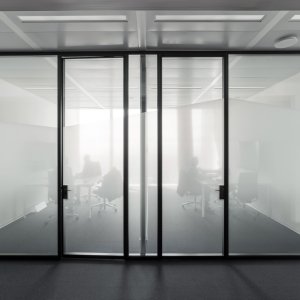

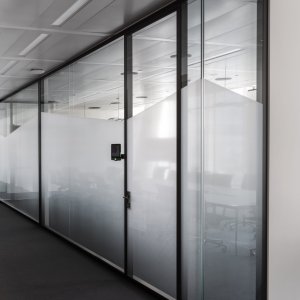

Integration: LED, motoriserade persienner, skärmar från 10" till 65", dold kabeldragning och termostater
Tillverkarcertifikat: ISO 9001, ISO 14001, FSC; slagprovning enligt UNI ISO 7892 och ETAG 003; bidrag till LEED-poäng

La Mercanti Srl — din partner för design- och contractprojekt sedan 1997.
San Benedetto del Tronto (AP), Italy · +39 0735 753833 · info@lamercanti.com
Leveranser, offerter, specifikationer och projektstöd i Sverige, Skandinavien och världen över.

Dokument och kataloger

Tecno Katalog Partitions Katalog W80 Tekniskt datablad Tecno Ytbehandlingar och material

Ange vilka ytbehandlingar du vill utvärdera

1.800 kr

Beloppet avräknas på din första order

Vanliga Frågor

Vad innebär fri modularitet i praktiken för planlösningen?
Att väggen följer ritningen i stället för tvärtom: modulerna tillverkas efter mått utan fasta bredder eller höjder, profilerna kapas på plats och dörrkarmarnas höjd bestäms vid montaget. Axlar, siktlinjer och rumsbredder behöver aldrig jämkas mot en modultabell.
Hur högt kan systemet byggas i lokaler med generös takhöjd?
Standardmodulerna når 3000 mm; däröver används överljusprofilen. Nivelleringsfoten Jack kompenserar skillnader mellan golv och tak, golvprofilen justerar 25 mm och en särskild takkanal hanterar nedböjning upp till 25 mm i stora spann.
Vilka ljudvärden kan väggen visa upp i en kravspecifikation?
Certifierade värden: 45 till 48 dB för dubbelglas beroende på uppbyggnad, 38 till 56 dB för täta väggar — upp till två sandwichpaneler — och laboratorietestade dörrar från 31 till 41 dB med akustisk bottenlist. Varje rum får sin dokumenterade nivå.
Kan olika material mötas i samma väggaxel utan synliga lister?

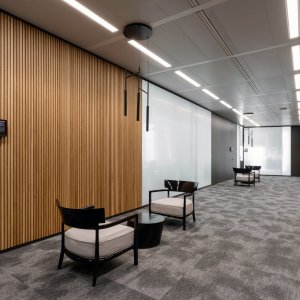

Ja: samma profil bär glas, trä, metall, textil och gips med plana övergångar mellan olika tjocklekar, och i hörn möts täta paneler i 45-graders gering utan synliga profiler. Fasadens lugn är en del av konstruktionen.
Hur ser tillverkarens miljödokumentation ut?
Tecno är certifierat enligt ISO 9001, ISO 14001 och FSC för kontrollerad kedja; produkten är nästan helt återvinningsbar med 97,8 procent glas, aluminiumet bär 30 procent återvunnet innehåll, metallerna pulverlackeras VOC-fritt och montaget lämnar inget avfall på plats. Projektkrav bekräftas fall för fall mot tillverkarens dokumentation.

Rita väggen först, beställ den sedan: måttets metod

Fem steg för att utnyttja ett system utan fasta mått till en planlösning utan kompromisser.

Lås siktlinjerna
Placera glasaxlarna efter ljus och utblickar — inte efter en modulbredd. Systemet följer ritningen ned till millimetern.
Rita dörrarna där de gör nytta
Karmhöjden bestäms vid montaget; låt dörrarna sitta där flödet kräver, inte där tabellen tillåter.
Blanda material i samma axel
Låt glas övergå i trä eller textil med plana skarvar där verksamheten skiftar karaktär — ett system, flera rumsligheter.
Spara överljuset till volymen
I höga lokaler bär överljusprofilen väggen förbi 3000 mm och behåller rymden i stället för att kapa den.
Beställ på ritning, inte på katalog
Skicka planen till La Mercanti och låt måtten definiera ordern; det är skillnaden mellan en systemvägg och en kompromiss.
