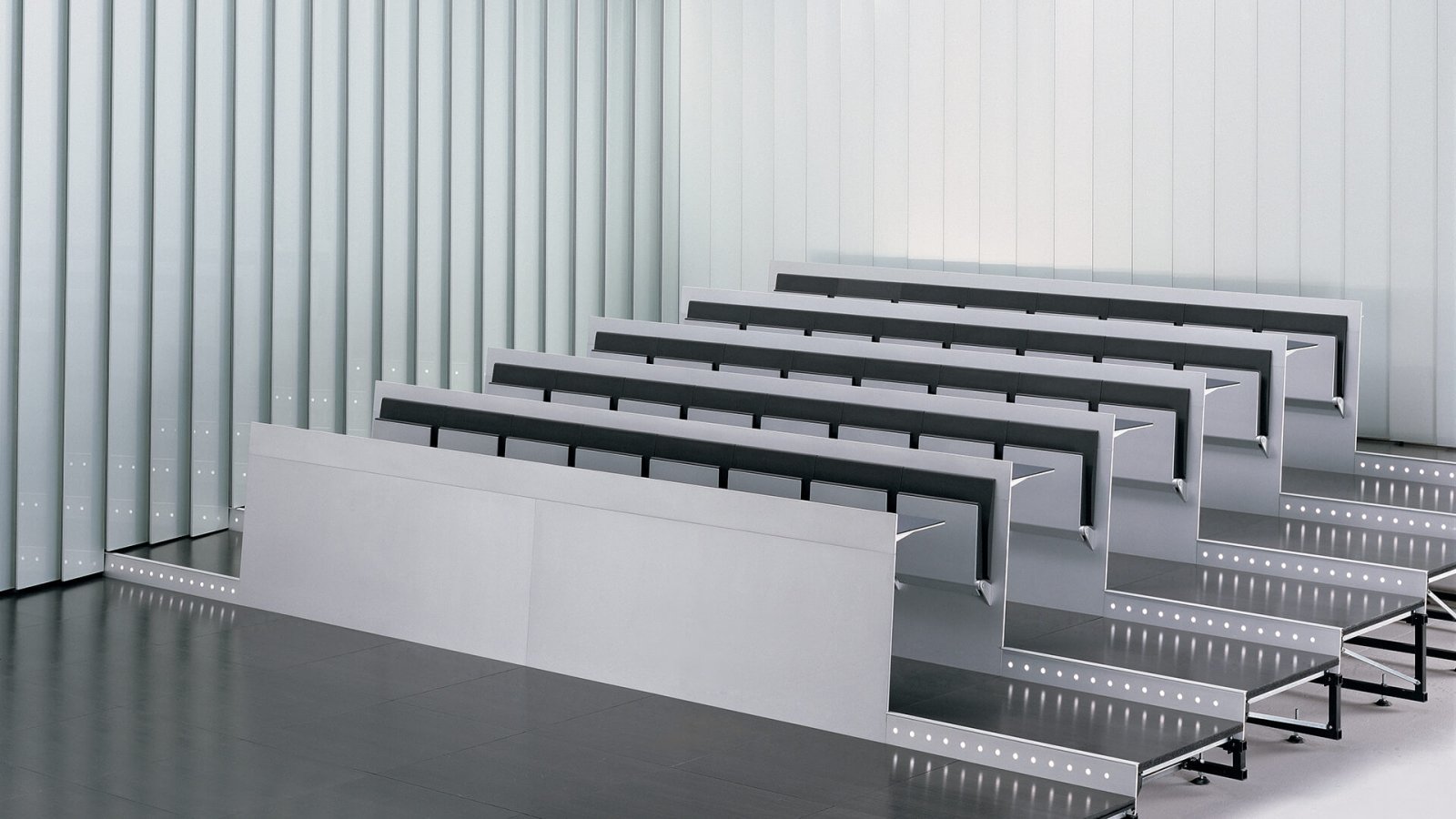

Blade System från Lamm i en föreläsningssal med flera nivåer

Blade System står på en stomme som kan tas isär igen

Lamm

Dante Bonuccelli

Blade System
Blade System En ikon inom italiensk design
Från 3.200 kr

Berätta om ditt projekt

Projektvillkor för företag, yrkeskunder och arkitektkontor

En gradängstomme under föreläsningssalsstolar byggs oftast en gång och gjuts fast för gott. Lamm beskriver sin på ett annat sätt: fackverksbalkar i stålrör som monteras på plats, en lätt och helt demonterbar konstruktion med särskilda kopplingar för stolparna till de delar som ansluts. Salen får sina nivåer utan att huset får en permanent form.

Det som ger konstruktionen sitt plan är inte undergolvet utan justerbara metallfötter med gummiunderlägg, som tillverkaren anger just för att nå fullständig planhet. Justeringen görs medan balkarna sätts samman: ett ojämnt befintligt golv blir därmed en inställning i stället för ett förarbete.

Ovanpå ligger avtagbara skivor i brandhärdig spånskiva med ytskikt i naturträ, laminat, heltäckningsmatta eller annat material på begäran. Golvet är inspekterbart, så det tekniska utrymmet mellan balkarna går att nå igen utan att bänkarna rörs.

Lamm för systemet för universitetssalar, och nämner uttryckligen även auditorier och konferenssalar. Studiebänken kan levereras ensam, för plant golv eller befintligt trappsteg, medan katedern ritas efter mått.

Teknisk information baserad på uppgifter från tillverkaren.

Kollektion: Blade System
Tillverkare: Lamm — Lamm S.p.A., Italien
Formgivning: Dante Bonuccelli
Vad det är: studiebänkssystem för universitetssalar, konferenssalar och auditorier, med full integration av bänk, stomme, podium och gradänger; varje projekt utvecklas på beställning
Delar: studiebänk · kateder efter projekt · podium · modulär gradäng · genomgångssättsteg i sidan eller mitt i
Stomme: fackverksbalkar i stålrör monterade på plats, lätt och helt demonterbar konstruktion, särskilda kopplingar för stolparna; justerbara metallfötter med gummiunderlägg för planheten
Golv: avtagbara skivor i brandhärdig spånskiva med ytskikt i naturträ, laminat, heltäckningsmatta eller andra material på begäran; inspekterbart golv
Leverans: studiebänken kan även levereras separat, för montering på plant golv eller på trappsteg
Bänkstomme: strängpressade aluminiumskivor på 10 mm, sammanfogade genom infästning och fästa i stolparna, som är förankrade i podiets metallstomme
Skrivskiva: strängpressad aluminium belagd med 4 mm reptåligt HPL-laminat — silver, antracit, svart
Sits: bärare i strängpressad konstruktionsaluminium med fällmekanism med invändig fjäder och automatisk återgång
Stoppning: integralpolyuretan Klass 1, CertiPUR®-certifierad, genomfärgad i massan — silver, antracit, svart
El och data: förberedd för kabeldragning från podiet upp till skrivskivan; uttag under skivan, nås genom fällbara luckor i anodiserad aluminium; uttag på begäran
Trappsteg: variabel höjd och djup; genomgångssättsteg i strängpressad aluminium med halkskyddad vågrät yta, kan förberedas för stegbelysning eller ventilation

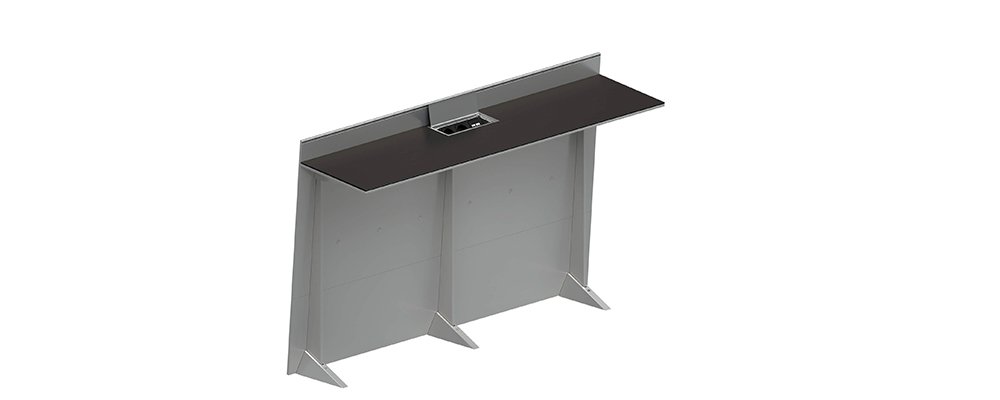

Kateder: strängpressade aluminiumskivor och skrivskiva i 10 mm reptåligt HPL-laminat; mått enligt kundens önskemål
Ytbehandling på aluminium: våtlack i svart, silver eller antracit
Tillbehör: förberedelse för elektrifiering och datakabling (uttag på begäran); fötter för direkt golvinfästning
Total höjd: 82 cm
Skrivskiva: 74 cm
Sits: 46 cm
Bänkdjup: 35 cm med uppfälld sits, 42 cm med nedfälld sits
Centrumavstånd: min. 51 cm, kan minskas med upp till 6 cm, kompakt 45 cm
Sidostycke: 8 cm
Raddjup på trappsteget: 90 cm
Provning: provad enligt de europeiska normerna; databladet anger inga normnummer
Utmärkelser: Grand Design 2005, International Award, Milano · Work & Emotion 2004, kategorin Intelligent Space, Eimu, Milano

La Mercanti Srl — din partner för design- och contractprojekt sedan 1997.
San Benedetto del Tronto (AP), Italy · +39 0735 753833 · info@lamercanti.com
Leveranser, offerter, specifikationer och projektstöd i Sverige, Skandinavien och världen över.

När det är rätt val

  • Sal där nivåerna ska byggas utan att huset får en permanent form.
  • Befintligt golv som är ojämnt och ska ställas i plan med justerbara fötter.
  • Ytskikt som väljs i projektet — naturträ, laminat eller heltäckningsmatta.

När en annan lösning passar bättre

  • Sal som måste kunna tömmas och möbleras om: Blade förankras alltid. E5000 från Lamm har en stång mellan raderna.

Dokument och kataloger

Public Katalog Conference Katalog Education Katalog

Ange vilka ytbehandlingar du vill utvärdera

1.800 kr

Beloppet avräknas på din första order

Vanliga Frågor

Måste stommen gjutas fast i salen?

Nej. Tillverkaren bygger den av fackverksbalkar i stålrör som monteras på plats och beskriver resultatet som en lätt och helt demonterbar konstruktion. Kopplingarna är gjorda för att ta emot stolparna till de delar som ansluts, och hela uppbyggnaden kan därmed tas isär igen.

Hur bestäms höjden på gradängen?

Av projektet. Trappstegen utförs med variabel höjd och djup, så gradängen ritas efter salens nivåskillnad i stället för tvärtom. Raddjupet på trappsteget är däremot konstant, 90 cm, och det är det måttet man projekterar sättsteget mot.

Håller färgen efter många år?

Stoppningen i sits och rygg är integralpolyuretan som är genomfärgad i massan, alltså inte ytbehandlad. Ett märke tar därför inte fram en annan kulör under. Aluminiumdelarna har våtlack i svart, silver eller antracit, och skivan är reptåligt HPL.

Går det att komma åt installationen efteråt?

Ja, genom golvet. Skivorna ovanpå är avtagbara och ytan kallas inspekterbar av tillverkaren: man lyfter den skiva som täcker sträckan och arbetar i utrymmet mellan balkarna. Bänkarna står kvar, eftersom åtkomsten sker från gångytan.

Hur mycket teknik syns i salen?

En lucka per plats, och bara när den används. Tillverkaren formulerar det som en utgångspunkt: en studie- och arbetsplats där tekniken alltid finns men aldrig tränger sig på, utan hålls undan för blicken.

Dra el och data till en Blade System rad

Kabeln når bänken underifrån och syns bara där den används. Så här ser vägen ut enligt tillverkaren.

In i podiet

Vägen börjar under golvet. Podiet är det tekniska utrymmet: balkarna sätts samman på plats och dragningen läggs i den volymen innan skivorna läggs på.

Upp genom stolparna

Från podiet stiger kabeln mot skrivskivan genom stolparna som är förankrade i metallstommen, vilket också håller dragningen ur sikte från gången.

Avsluta under skivan

Uttagen sitter under skrivskivan, inte på den. Systemet är förberett för både el och data, och själva uttaget levereras på begäran, så det måste anges.

Stäng luckan

Varje plats nås genom en fällbar lucka i anodiserad aluminium. Stängd blir skivan ett sammanhängande plan igen; öppen lämnar den uttagen åtkomliga utan verktyg.

Lämna vägen åtkomlig

Kontrollera till sist att skivorna ovanför dragningen är av den avtagbara typen: det är detta som gör att kabeln går att nå igen utan att bänkarna demonteras.
