Teknisk information baserad på uppgifter från tillverkaren.

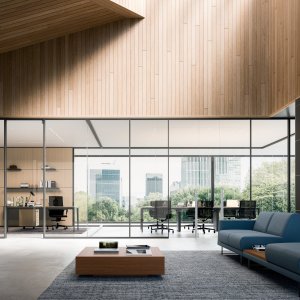

System: monolitisk glasvägg M1-M2-M3, rumshöga innerväggar, glasade eller delvis täta
Tillverkare: Quadrifoglio Group (Mansuè, Treviso, Italien)
Design: Quadrifoglio Group

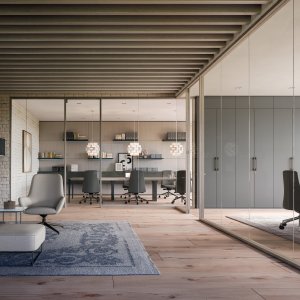

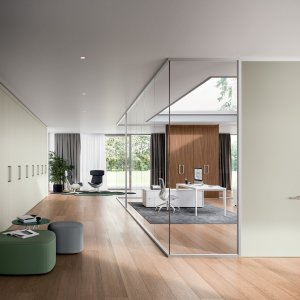

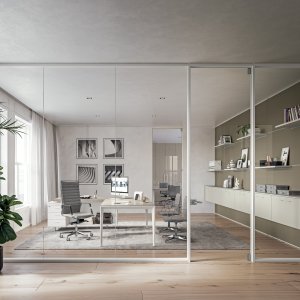

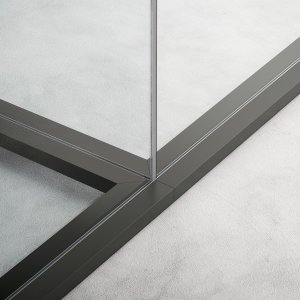

Tre familjer efter profilsektion: M1 profil 100 × 40 mm med en ruta · M2 profil 100 × 40 mm med två rutor · M3 profil 55 × 40 mm med en ruta
Höjder: från 2100 till 3340 mm
Profiler: strängpressad aluminium 1,5 mm, anodiserad och lackerad på begäran; täta packningar mot dammansamling; anordning i bottenprofilen som justerar glasets höjd upp till ±15 mm; glaslister på de horisontella profilerna som hindrar oavsiktligt fall

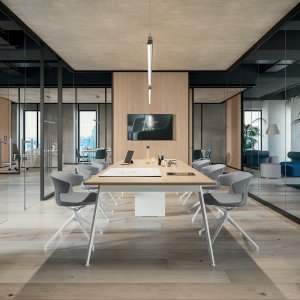

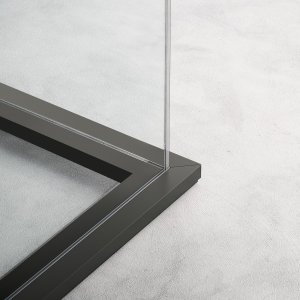

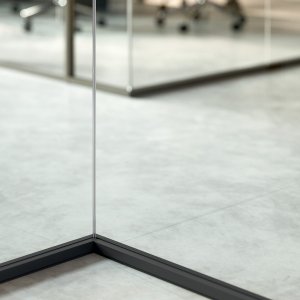

Moduler: start och avslut i glas eller panel, mellanmoduler, fast 90°-hörn, knutpunkter i två, tre och fyra riktningar (fyrvägs med rundprofil), övergångsmodul trä/glas, teknikmodul med uttag
Maximal vikt per löpmeter (H 3340 mm, glas 12,6 mm): M1 110 kg, M2 216 kg, M3 108 kg

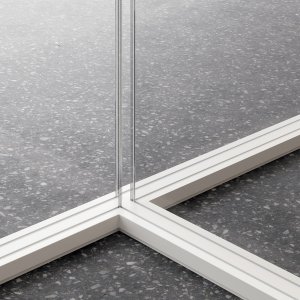

Glas: härdat 10 och 12 mm klart eller satinerat; laminerat 10,38 och 12,38 mm (PVB 0,38); ljudlaminerat 10,76 och 12,76 mm (PVB 0,76), även satinerat; transparenta packningar som fogar rutorna i ett obrutet plan

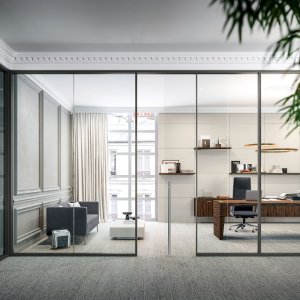

Täta paneler: melamin som standard, lackerade eller fanerade. På M1 och M2 kan de två sidorna av samma modul ha olika ytor; på M3 är ytan densamma på båda sidor

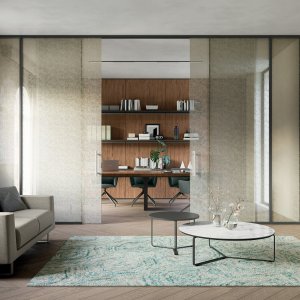

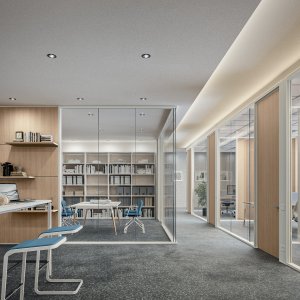

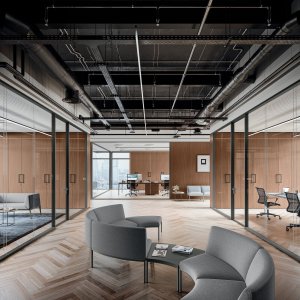

Dörrar: täta slagdörrar 40 mm med 2 mm slagtålig kant; slagdörrar i härdat glas 10 mm; inramade glasdörrar (6 mm ruta i ram 40 × 15 mm); skjutdörrar i härdat glas 10 mm, enkla 100-200 cm eller dubbla 200-400 cm med dämpad bromsning vid både öppning och stängning (bromsen kan inte kombineras med profil M3). Tre tapphängda gångjärn per dörrblad, öppning upp till 180°
Angiven tillgänglighet: fri passage 875 mm vid slagdörr öppnad 90° och 837 mm vid enkla skjutdörrar; handtag på cirka 900 mm över golv (±50)
Tillbehör: automatisk falltröskel för bättre ljud- och dammtätning (ej på glasdörrar med polerad kant och ej på heltäckningsmatta), ventilationsgaller på täta dörrar, elslutbleck 10-24 V med fast vred och fritt handtag för utrymning

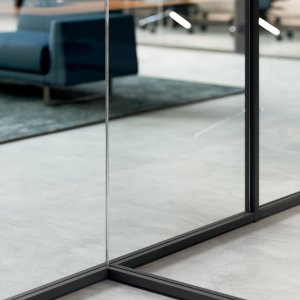

Självbärande vägg: möjlig med överram 100 × 30 mm, fristående från taket; hörn och knutpunkter måste vara strukturella aluminiumprofiler; projektet granskas av tekniska kontoret före beställning

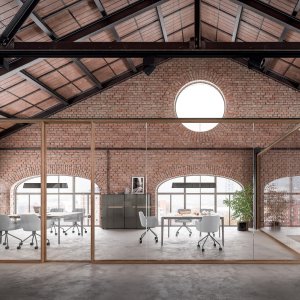

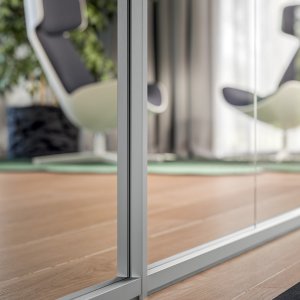

Ytor: anodiserad aluminium matt satinerad, RAL efter val, Guld, Brons, Corten, Skuggrå; profiler kan även kläs med 0,6 mm förkomponerat material med polyuretanlim, slipas och lackeras med vattenburen akryl; träslagen grå alm och amerikansk valnöt
Angivna provningar: mjukkroppsstöt med 50, 3, 1 och 0,5 kg (UNI 10880:2000 avsnitt 5.1-5.4); luftljudsisolering enligt UNI EN ISO 10140-2:2010 och UNI EN ISO 717-1:2013 — M1 Rw 33 till 38 dB, M2 36 till 42 dB, M3 33 till 38 dB; paneler med bärskikt i Euroklass B-s1,d0 (EN 13501-1) på begäran
Hållbarhet och ledningssystem: paneler av 100% återvunnet trä, CATAS Quality Award CARB, hartser utan SVHC-ämnen; UNI EN ISO 9001:2015, 14001:2015 och 45001:2018; FSC och Pannello Ecologico
