Teknisk information baserad på uppgifter från tillverkaren.
Modell: PMI, ljudisolerande mobila väggar; tillverkare Anaunia Srl, Santarcangelo di Romagna (Rimini), Italien; tillverkad i Italien.
Typ: mobil vägg av oberoende, ljudisolerade element som manövreras ett i taget, upphängda i en skena enbart i taket, utan golvskena; fristående, icke bärande vägg.

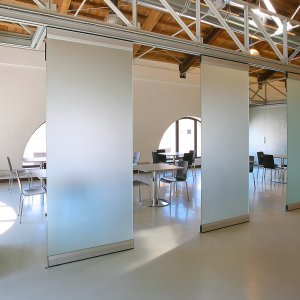

Versioner: PMI i nio akustikklasser A360 · A400 · A430 · A460 · A490 · A500 · A520 · A560 · A580 (koden anger Rw-värdet); PMI EI 60 brandmotståndig, enbart på kundprojekt; PME med halvautomatisk manövrering; PMT Tailor Made efter mått. Familj: PML lätt, PMIV och PMC i glas, PMITT för utomhus, PMP vikvägg, SHINE ljusgivande.
Ljudisolering: Rw från 36 dB (A360) till 58,1 dB (A580), mätt enligt DIN 52210 del 3 eller UNI EN ISO 140-3 och UNI EN ISO 717-1, certifikat från ett ACCREDIA-ackrediterat laboratorium (Istituto Giordano); återvinningsbar stenull, glasull eller mikrocellulär neopren i hålrummet beroende på klass.
Brandreaktion och brandmotstånd: väggar godkända i klass 1 av det italienska inrikesministeriet (klass 0 på begäran); paneler i klass B-s1,d0; version EI 60 enligt EN 1364-1 på kundprojekt (modell A REI 60-90: Rw 36–46 dB, endast standardelement).
Mått: elementbredd 700–1200 mm, specialmått på begäran; vägghöjd upp till 12 m, obegränsad längd; tjocklek 106 mm med dold profil och 110 mm med synlig profil, 148 mm för modell A580; vikt standardelement 36–84 kg/m² efter klass, teleskopelement upp till 95 kg/m².
Element: S standard · SF med fönster · SP med avgreningar · SA hörnelement · T- och korselement · PS dörrelement (fri öppning 900 × 2100 mm, minsta elementhöjd 2500 mm) · PD dubbeldörr (1800 × 2100 mm, element 2334 mm) · TC teleskopelement · startstolpe MP och slutstolpe MA.
Konstruktion: ram av betat stål med vertikala not-och-fjäder-profiler i aluminiumlegering 6060 (UNI EN 573, UNI EN 755-2), silveranodiserade 15 mikron, dubbla gummitätningar; takskenor i aluminium EN-AW 6005 T6 anodiserade 20 mikron, tvärsnitt 108 × 76 eller 108 × 88 mm efter vikt, med bärvingar för undertak eller kassett; nedsänkning av skenan upp till 40 cm ingår, därutöver på begäran; fackverksbalk för icke bärande konstruktioner och beräkningsrapport undertecknad av behörig ingenjör kan levereras.

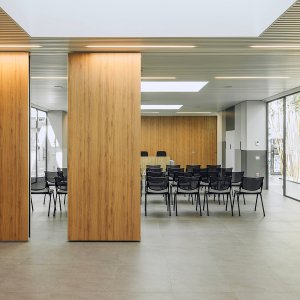

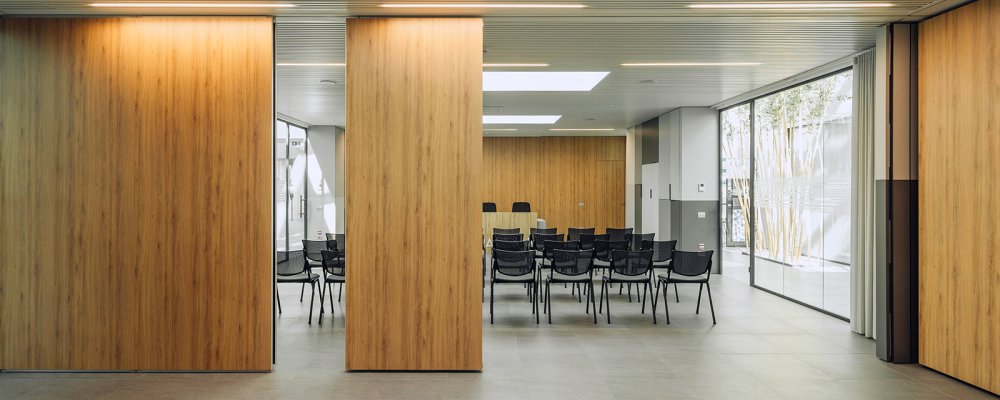

Löpverk: varje element hänger i 1 eller 2 stålbultar Ø 12 mm i vagnar av ljudlös harts Ø 50 eller 62 mm, vertikal axel, två radiella kullager och en anordning för växlar och korsningar; parkeringsuppställningar typ A till typ H i den tekniska katalogen.

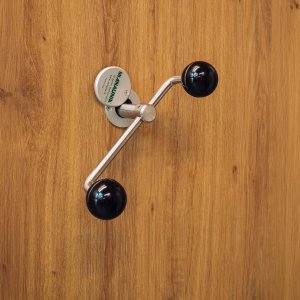

Stängningsmekanik: teleskopiska aluminiumlister med tätningar, slag 25 mm upptill och nedtill, fjädertryck 1500 N per element; löstagbar vev insatt på baksidan av varje panel, frontalt på teleskopelementet; teleskopelement med sidokompensation 100 mm (en vagn) eller 150 mm (två vagnar); höjdjustering av varje element utan att undertaket demonteras; anpassning på plats ± 10 mm i höjd och ± 30 mm i bredd.

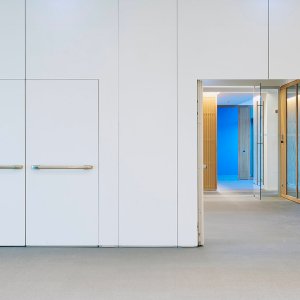

Dörrar: tre dolda gångjärn, samma tjocklek som väggen, handtag försänkt i en skål, dubbel falltätning, två låsbultar i golvhylsor; dörren låses automatiskt när elementet flyttas; tillval: glasdörr, fasta dörrar på rumsväggen, röd panikregel.
Paneler och ytor: spånskivor 16 mm, densitet 750 kg/m³, klass E1, CE-märkta (EN 13986 P2), största bredd 120 cm, höjdjusterbara oberoende av ramen; ytor i CPL-laminat 0,4 mm (vitt, elfenben, grått), HPL 0,9 mm i färg- eller trädekor, melamin, förberett för målning, träfaner, lack i RAL, Pantone eller klar 25 gloss, läder, textil, matta; beklädnad levererad av kunden möjlig; olika ytor på de två sidorna; aluminiumkulörer på begäran.
Tillverkarens certifieringar: Anaunia deklarerar ISO 9001 och ISO 14001, provning i ackrediterade laboratorier erkända av behöriga ministerier, ekologiska och återvinningsbara material.

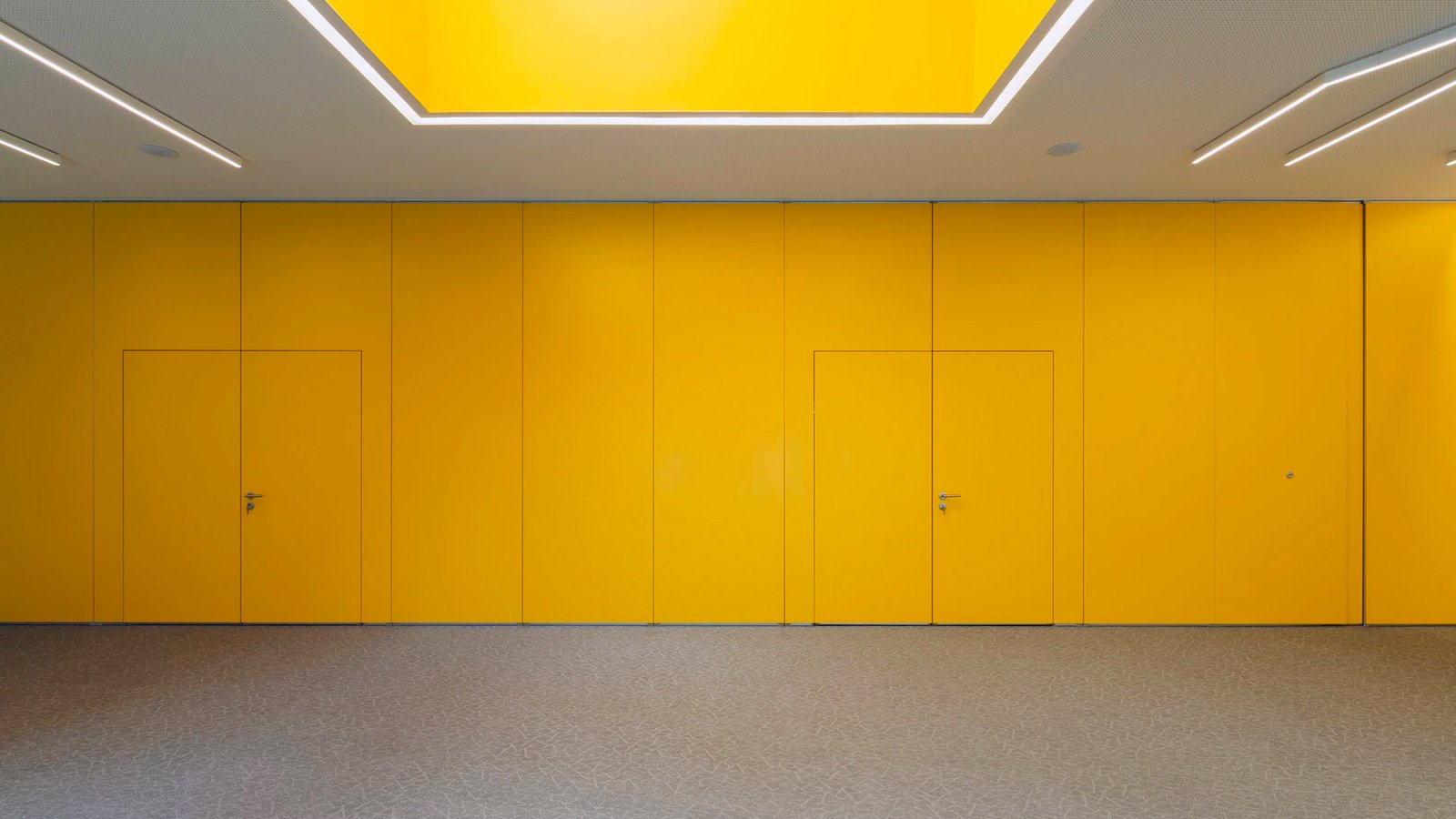

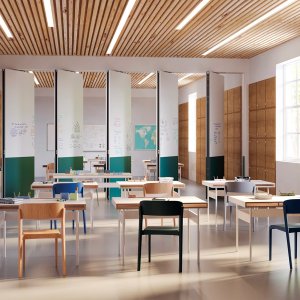

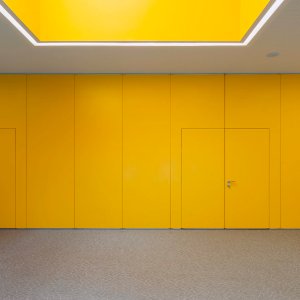

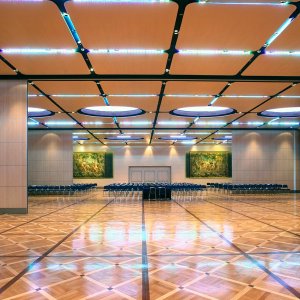

Användning: inomhus: kongresscentrum, utbildningslokaler, kontor, banker, teatrar, mässhallar, restauranger och hotell; tillverkaren anger även varvsindustrin som användningsområde (programmet Tailor Made): marina godkännanden bekräftas projekt för projekt på tillverkarens dokumentation.
Service och underhåll: uppmätning på plats och utförandeprojekt ingår i leveransen; transport, lossning och fackmässig montering på begäran; tillverkarens program för periodiska kontroller och förebyggande åtgärder; tekniska datablad i PDF och DWG-ritningar för nedladdning.
